Источники вибраций и их влияние на точность взвешивания
Колебания пола, опорных конструкций и воздуха передаются на весовую платформу и изменяют результат взвешивания. Для лабораторных весов с дискретностью 0,1 мг и ниже влияние микротряски становится заметным при виброскорости от 0,5 мм/с в диапазоне частот 1–20 Гц. В технической документации на Антивибрационные весовые столы указываются собственная частота, допустимая нагрузка и тип демпфирующих элементов. Эти параметры используют для проверки совместимости стола с условиями установки.
Передача колебаний зависит от соотношения частоты источника и собственной частоты опор. Пассивные виброизоляторы заметно ослабляют колебания на частотах выше 1,4–2 от собственной частоты системы. Для низкочастотных воздействий, создаваемых шагами человека и компрессорами, применяют опоры с собственной частотой 2–5 Гц.
Как микротряска меняет показания весов
Вибрация вызывает знакопеременную нагрузку на датчик. Автоматика весов может интерпретировать это как изменение массы, из-за чего появляются дрейф нуля, увеличение времени стабилизации и разброс повторных измерений. На аналитических весах с внутренней калибровкой внешние колебания не компенсируются, поскольку датчик смещения и грузоприемная часть совершают разнонаправленные движения. Результат зависит от амплитуды, частоты и направления колебаний, а также от жесткости столешницы.
Основные источники колебаний в лаборатории и на производстве
Наибольшее влияние оказывают шаги персонала с частотой 1,5–2,5 Гц, резонансные колебания перекрытий в полосе 1–10 Гц, работа вентиляторов и насосов в диапазоне 10–100 Гц, открывание дверей, проезд транспорта и вибрация соседнего оборудования. Амплитуды таких воздействий часто невелики, однако при совпадении с собственной частотой стола или датчика весов они усиливаются и ухудшают повторяемость.

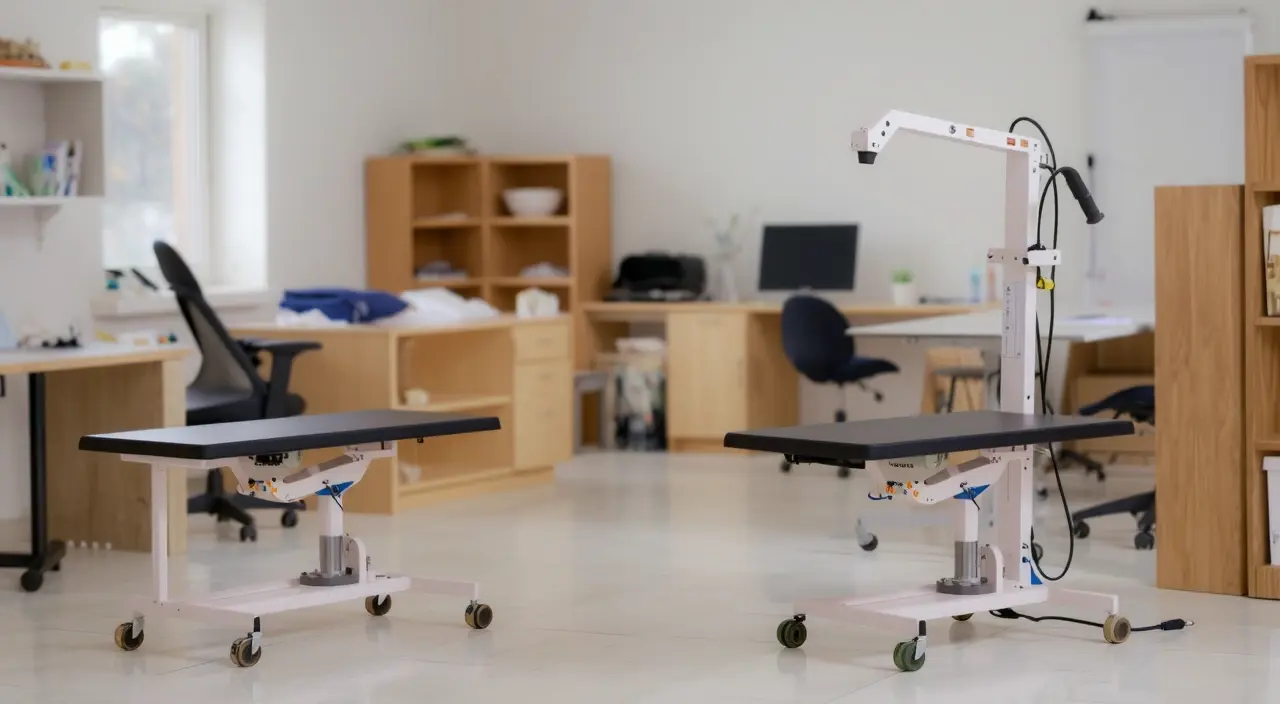

Конструкция антивибрационного весового стола
Несущая рама, столешница и запас прочности
Раму выполняют из стального профиля с порошковым покрытием; соединения делают сварными или сборными с контролем геометрии. Столешницу изготавливают из гранита, полимербетона, стеклокерамики, нержавеющей стали или алюминиевой сотовой панели. Массивная столешница повышает инерционность системы и снижает амплитуду собственных колебаний. Жесткость подбирают так, чтобы прогиб под предельной нагрузкой не превышал 0,5 мм на каждые 500 мм длины. Запас прочности обычно составляет 1,5–2 от заявленной нагрузки, что исключает остаточную деформацию при кратковременных перегрузках.
Виброизолирующие опоры и пассивное гашение
В опорах используют эластомерные втулки, резинометаллические элементы, пружинные блоки или пневматические подушки. Эластомеры работают в широком диапазоне нагрузок и обладают внутренним трением, которое гасит резонанс. Пружинные и пневматические опоры имеют более низкую собственную частоту — 2–5 Гц, поэтому лучше отсекают низкочастотные колебания, но чувствительнее к горизонтальным сдвигам. Демпфирование характеризуется коэффициентом потерь 0,05–0,25. Эффективность виброизоляции возрастает после превышения пороговой частоты в 1,4–2 раза.
Модификации весовых столов по способу установки
Напольные, настенные и консольные исполнения
Напольные модификации опираются на регулируемые ножки или виброопоры и применяются на несущих перекрытиях с достаточной жесткостью. Настенные столы крепятся к капитальной стене и исключают контакт с полом. Такое исполнение устраняет передачу шаговых и транспортных колебаний, но требует несущей стены и точного монтажа консолей. Консольные варианты занимают меньше площади, крепятся к стене или вертикальной раме, при этом допустимая нагрузка ниже, чем у напольных аналогов.
Встроенные полки, защитные кожухи и дополнительные плоскости
Под столешницей могут размещаться полки для интерфейсных блоков, источников питания и кабелей. Защитные кожухи ограждают весы от воздушных потоков и случайных касаний. Боковые плоскости используют для временного размещения тары, противостатических ковриков и инструментов. Дополнительные элементы увеличивают общую массу стола, что также снижает чувствительность к высокочастотным вибрациям.
Выбор стола под характеристики весов и условия помещения
Расчет допустимой нагрузки и жесткости столешницы
Нагрузку определяют суммированием массы весов, максимальной пробы, тары и вспомогательных принадлежностей. К полученному значению добавляют запас 30–50%. Если нагрузка приближается к верхнему пределу, столешница может прогибаться, а опоры — терять частотную настройку. Размер столешницы должен превышать площадь основания весов на 100–200 мм с каждой стороны. Жесткие материалы толщиной 25–40 мм уменьшают изгибные деформации и сохраняют плоскостность.
Учет близости проходов, дверей и работающего оборудования
Весовой стол размещают на расстоянии 1,5–2 м от часто открываемых дверей и проходов с интенсивным движением. От насосов, компрессоров и вентиляционных установок выдерживают дистанцию 2–3 м или используют настенное крепление. Подвесные полы, деревянные перекрытия и помещения под лифтовым оборудованием увеличивают амплитуду низкочастотных колебаний. В таких случаях проверяют уровень вибрации в точке установки до монтажа.
Мебель для рабочего места рядом с весами
Столы для подготовки проб и хранения принадлежностей
Для подготовки проб используют отдельные поверхности, не связанные с весовым столом. Это исключает передачу случайных толчков и загрязнений. Шкафы и тумбы с химически стойкими вкладышами применяют для хранения шпателей, калибровочных гирь, тиглей и емкостей. Поверхности для работы с кислотами и растворителями выполняют из нержавеющей стали, керамики или полимерных материалов с пониженным влагопоглощением.
Эргономика, высота и устойчивость рабочей зоны
Высоту столешницы подбирают в пределах 850–900 мм для работы стоя или сидя на высоком стуле. Подстолье должно обеспечивать свободное пространство для ног и не мешать доступу к регулировочным опорам. Устойчивость к горизонтальным нагрузкам проверяют боковым усилием 100–150 Н, при этом стол не должен смещаться или раскачиваться. Кабели размещают с запасом длины, чтобы их натяжение не передавало усилие на весовую платформу.
Настройка, проверка и обслуживание виброизоляции
Выставление горизонта и контроль уровня
Перед установкой весов стол выставляют по пузырьковому уровню с точностью 0,5–1 мм на метр. Опорные винты вращают постепенно, проверяя положение в двух взаимно перпендикулярных направлениях. После загрузки весов и принадлежностей уровень проверяют повторно. Отклонение от горизонта влияет на распределение нагрузки в датчике и может вызывать боковую составляющую погрешности.
Осмотр демпфирующих элементов и повторная калибровка
Эластомерные опоры осматривают на отсутствие трещин, остаточной деформации и потери упругости. При затвердевании или расслоении частотные свойства опоры меняются, и виброизоляция ухудшается. Периодичность замены зависит от массы весов, количества циклов нагружения и температуры помещения; типичный интервал составляет 3–5 лет. После замены опор, перемещения стола или изменения нагрузки выполняют нивелирование и повторную калибровку весов.
